"System IWK" - Station
Robustes Gerät für stationären Einbau in einen
19-Zoll Schrank.
|

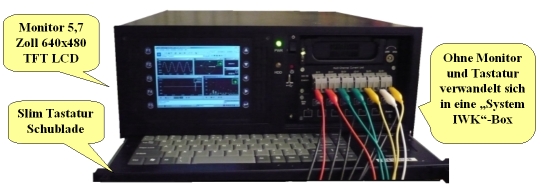

4HE 19 Zoll Rack
mit 5.7" VGA TFT Monitor.
Slim Tastatur & Mouse Pad
|
|
|
16,
12 oder 8 universelle
Messkanäle
6-
Messkanäle für direkte
Strommessung von 1A bis 32A
Störschreiber
und Netzanalyse
in einem Gerät
EN-50160
IEC-61000-4-30
Klasse A
|

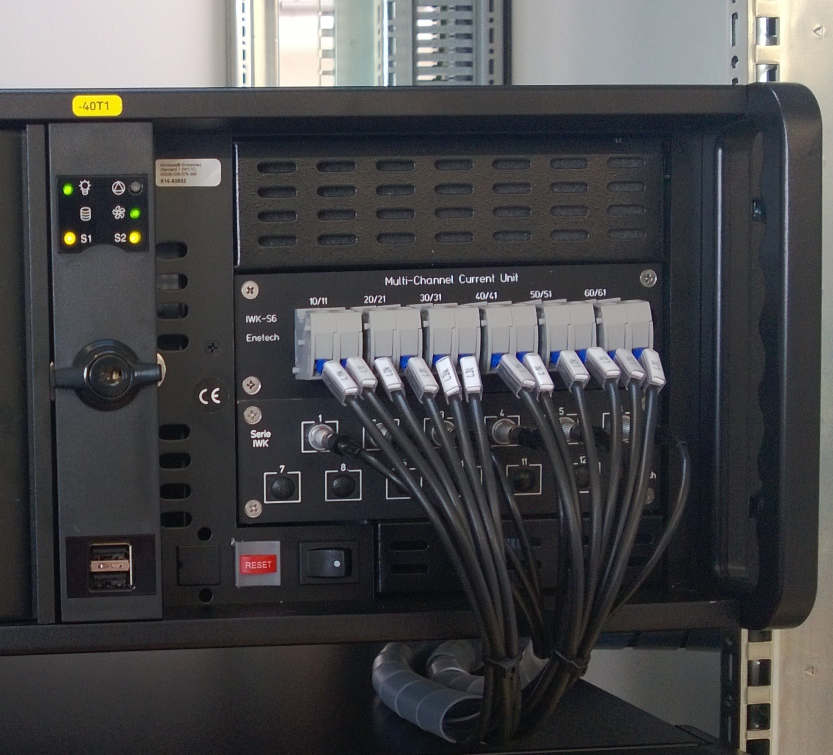

Installiert und verdrahtet im Meldeschrank
|
N-Kanal Flickermeter
nach IEC 61000-4-15
Netzübergreifende
Power Quality Analyse Software:
Oberschwingungen,
Zwischenharmonische, Unsymmetrie, Leistungen, Transienten, Netzimpedanzen
und viel mehr ...
Das Konfigurieren der Messkanäle kann vom Betreiber der
Anlage über die Software PQ-Explorer jederzeit vorgenommen werden.
Nicht nur die Anzahl der Kanäle insbesondere auch die Funktionsweise:
Spannung/Strom können geändert werden.
Analyse Software erkennt aktuelle Konfiguration so, dass die Darstellung
der Messdaten immer dem aktuellen Stand der Hardware entspricht. |
 |
 Über
PQ-Explorer können mehrere Geräte der Reihe "System IWK"
parallel abgefragt werden. Multikanal-Analyse über das
Computer-Netzwerk spart dem Anwender Zeit und Geld durch rasante
Steigerung der Produktivität bei der Fehlersuche und Optimierung
des Energieversorgungsnetzes. |
 |
Durch die optionale Reduzierung der Anzahl der Messkanäle
kann die Abtastfrequenz per Kanal proportional maximiert werden: bis zu
200 kHz pro Kanal.
Über Optionen in der Software: Hard oder Software PLL- Synchronisation.
Soft- und Hardware- Unterstützung der Netzanalyse in Systemen mit 50 Hz,
60 Hz, 400 Hz und 800 Hz. |
Beispiel Konfiguration der Messkanäle: System IWK-12-S6
Kanäle
1bis 6: Spannungseingänge,
über Messkabel IWK-VS3, 500V Effektivwert, CAT III 600V, Länge: 1,2 m,
Ende: flexible Messleitungen mit stapelbarem Ǿ 4 mm-Lamellenstecker. |
|

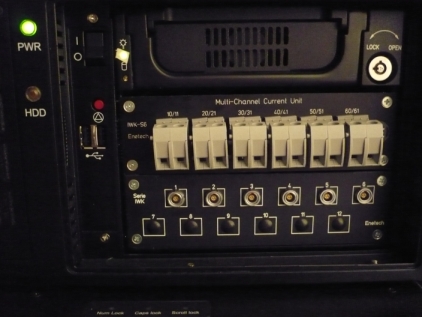

Kanäle 7 bis 12: Stromeingänge: 1A, über Durchführungsklemme,
Schraubanschluss, Leiter-Querschnitt: 0,2 mm² - 6 mm², AWG 24 - 12,
Anschlussrichtung des Leiters zur Steckrichtung: 0 °
|

|

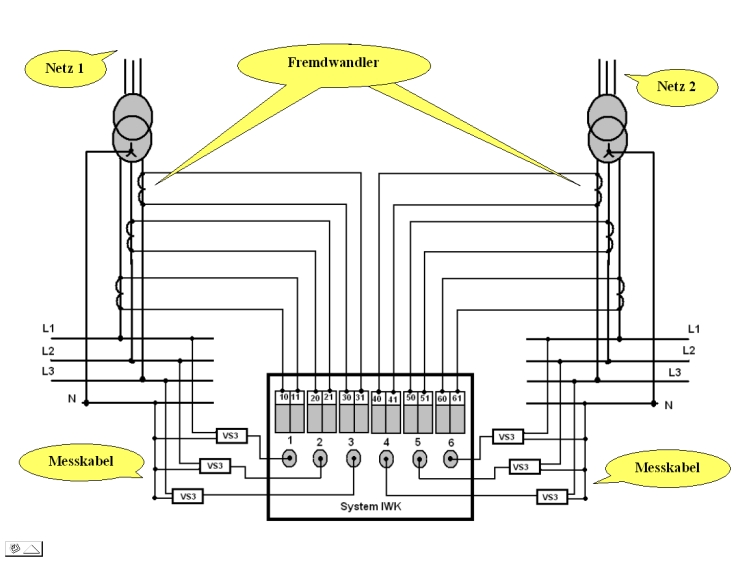

Synchrone
Echtzeit - Multikanal - Erfassung und
Überwachung von zwei Energieversorgungsnetzen
