Manuelle Anfrage und Übersicht der Messdaten

Das Fenster Übersicht zeigt alle Messdaten am aktuellen Gerät.

Wenn das Gerät mehrfach gestartet wurde entstehen zw. den Daten Lücken, die im Tape sichtbar sind. Auch bei der Änderung der Konfiguration des Gerätes entsteht eine Lücke.
Es ist möglich einen lückenlösen Ausschnitt aus den Daten auszuwählen und zum PQexplorer übertragen.

Zur Auswahl eines kontinuierlichen Datenabschnittes stehen zwei Arten von Buttons zur Verfügung.
Mit einer Art von Buttons man wählt zuerst den zeitlichen Ausschnitt aus der graphischen Darstellung.
Mit anderer Art von Buttons man kann die Auswahl weiter präzisieren.

Sobald der Zeiger der aktuellen Datenposition in "Grün" erscheint wird der Button "OK " aktiv und die Übertragung und Analyse der Messdaten kann initiiert werden. Am Ende erscheint wie immer der Anator.
Der Button "OK" bleibt inaktiv wenn der ausgewählte Abschnitt Datenlücken im inneren enthält. Das letzte kann nicht immer sichtbar sein. In diesem Fall muss die Auswahl weiter präzisiert werden.

Zusätzliche Möglichkeit die Messdaten aus dem Fenster Übersicht abzufragen.

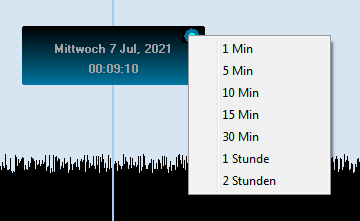

Unabhängig vom ausgewählten zeitlichen Bereich: Sobald ein Indikator in der rechten oberen Ecke des Info - Fensters, wie auf dem Bild unten sichtbar ist,

öffnet ein Klick auf den Indikator folgendes Menu.

Entsprechende Auswahl führt sofort zum Herunterladen der Messdaten rund um den ausgewählten Zeitpunkt.

Über den Button "Max" wird die zeitliche Darstellung der Übersicht wieder auf Maximum eingestellt.

Im oberen Teil des Fensters rechts befindet sich der Button, der die Liste der Ereignissen anzeigt. Nach der Auswahl eines Ereignissen positioniert sich der Zeiger der aktuellen Position exakt auf den Zeitpunkt des Ereignisses.
Wenn dieser Button inaktiv ist, dann bedeutet dass nur, dass keine Ereignisse registriert sind bzw. keine Ereignisse im System definiert wurden.

Das Fenster Übersicht kann auf zweierweise aufgerufen werden.

1) Über Button auf der Werkzeugleiste des Hauptfensters des PQexplorers: In diesem Fall muss immer der gewünschte Ausschnitt manuell ausgewählt werden.

2) Über den Button "Anfrage": In diesem Fall einmal ausgewählte zeitliche Intervall wird von PQexplorer vermerkt und kann danach für verschiedene Quellen (Geräte) per Mausklick zur Analyse hergestellt werden.
Das ist insbesondere sinnvoll zusammen mit der Einsetzung der Schnellabfragetasten.
