Beispielweise es muss die Phasenverschiebung zwischen Oberschwingungen der Ordnung 5 und 7 untersucht werden.

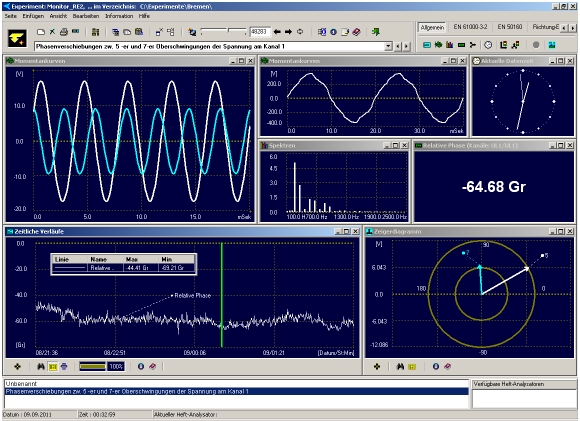

Folgendes Bild zeigt:

Momentane Zeitkurven beider Schwingungen

Zeitlicher Verlauf des Wertes der Phasenverschiebung über das gesamte Zeit des Experimentes
Zeigerdiagramm der ausgewählten Schwingungen

Indikator mit momentanem numerischen Wert des relativen Phasenwinkels

Außerdem macht der Anator (Heft-Analysator) folgenden Auswertungen der Parameter der Phase möglich.

Winkel zwischen Spannung und Strom: beliebige Kanäle
Winkel für Schwingungen der Mit, Gegen und Nullkomponenten des dreiphasigen Systems: beliebige Kanäle und beliebige Frequenzen einschließlich Zwischenharmonischen
Leistungsfaktoren: Cos(f), Tg(f)

Typisch für ein Gerät "System IWK": Ähnliche Auswertungen, wie auf dem Bild oben, für jeden weiteren Messparameter.
