5. Spannungs- und Stromberechnung in einer einfachen Schaltung

Wir wollen nun in unsere Schaltung eine Spannungsquelle einfügen . Bitte beachten Sie, dass ein Knotenpunkt der Schaltung mit einem speziellen Schaltungselement, dem sog. "Erder" auf Masse gelegt wird.
Anmerkungen.
Um Spannungen oder Ströme zu berechnen, muss zumindest ein Knotenpunkt der Schaltung mit dem speziellen "Erder" auf Masse gelegt werden. Damit wird das elektrische Potential in diesem Knoten gleich null gesetzt. Man kann mit den "Erdern" auch mehrere Knoten der Schaltung auf Masse legen. Bei den Berechnungen werden dann diese Knotenpunkte von dem Programm zu einem Knotenpunkt zusammengefasst, dessen Potential null beträgt.

Damit könnte man die Schaltung auf der vorhergehenden Abbildung auch folgendermaßen darstellen: .
Um die Berechnungen durchzuführen wählen Sie nun wieder den Button "Berechnen" und dann den Menüpunkt "Analyse von Spannungen und Strömen".

Das Programm wechselt dann in einen neuen Modus, was an der Überschrift ganz oben und dem Verändern der oberen bzw. dem Verschwinden der unteren Menüleiste zu sehen ist. Unten erscheint statt dessen die Aufschrift "f = 50Hz". Diese Aufschrift deutet darauf hin, dass die Berechnungen bei einer Frequenz der Spannungsquelle von 50 Hz durchgeführt werden.

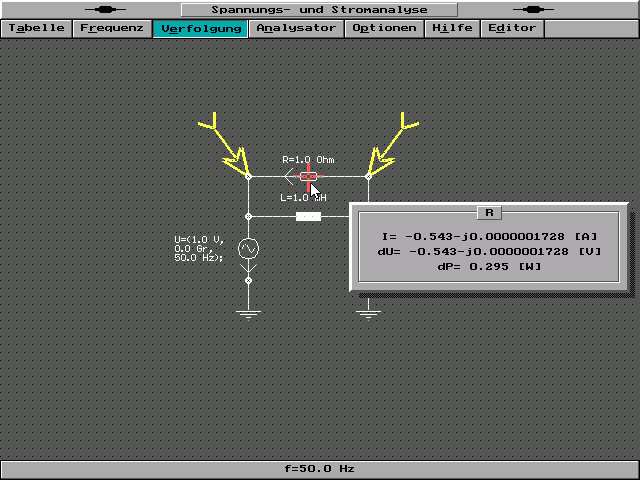

Klicken Sie nun auf die Schaltfläche "Verfolgung" und führen Sie den Mauscursor zu einem Knotenpunkt der Schaltung! Es erscheint eine Ausgabefläche mit dem Potentialwert in diesem Knoten. Wenn Sie den Mauscursor über den Widerstand führen erscheint eine Ausgabefläche mit dem Strom durch diesen Widerstand, dem Spannungsabfall und der aufgenommenen Wirkleistung
.

Schlußfolgerung.
Man kann sich die Spannungen und die Ströme durch das einfache Führen des Mauscursors über die Schaltelemente oder die Knotenpunkte der Schaltung ansehen.

Durch den Menüpunkt "Zahlenform" des Menüs "Optionen" kann der gewünschte Format der ausgegebenen Zahlen eingestellt werden.
