6. Ausgabe der Ergebnisse in Form einer Tabelle

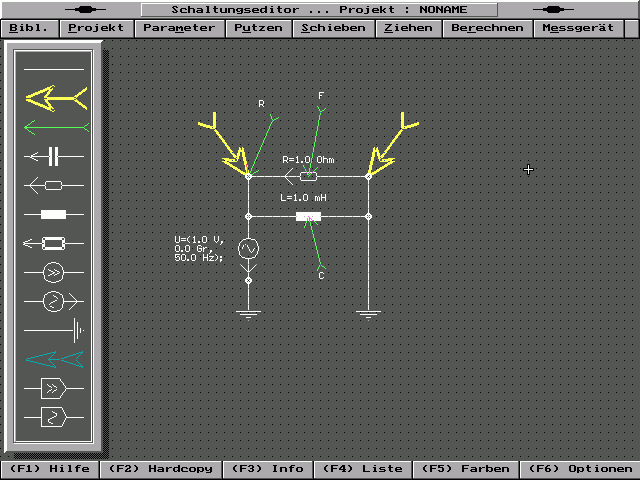

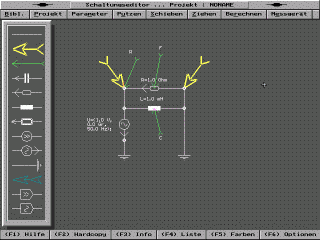

Man könnte denken es gibt nichts einfacheres: Man betätigt eine Schaltfläche und es erscheint eine Tabelle, die sämtliche Ströme bzw. Spannungen der Schaltung enthält. In dem Fall, wenn es sich um eine solch einfache Schaltung wie die unsere handelt, könnte das vielleicht so gehen. Doch was ist wenn die Schaltung Hunderte von Knoten und Verzweigungen enthält und Sie nur die Ströme in einigen wenigen von ihnen wissen wollen? Aus diesem Grund gibt es im Menü der Schaltelemente den folgenden Zeigerpfeil . Damit können Sie nämlich die Ströme und Spannungen markieren, die Sie in tabellarischer Form ausgegeben haben wollen. Kehren Sie nun in den Schaltungseditor zurück, indem Sie die Schaltfläche "Editor" betätigen. Plazieren Sie dann drei solche Pfeile so, dass einer davon auf einen Knotenpunkt der Schaltung zeigt und die beiden anderen auf die Mitten der Schaltelemente Spule bzw. Kondensator ! Danach muss jeder Pfeil einen in der Schaltung einzigartigen Namen bekommen. Die Namenvergabe geschieht genauso wie die Parametereingabe bei allen anderen Schaltelementen(s.oben). Der einzige Unterschied besteht darin, dass es sinnvoll ist die Namen der Pfeile neben ihren Enden zu plazieren, so wie es in der Abbildung gezeigt wird.
Gehen Sie nun wieder in den Modus "Spannungs- und Stomanalyse"! Wählen Sie dann die Schaltfläche "Tabelle" und dann z.B. den Menüpunkt "Ströme"! Es erscheint eine Tabelle mit vier Spalten. In der ersten Spalte sind die Namen der jeweiligen Zeigerpfeile aufgeführt, die zweite Spalte enthält die Ströme in komplexer Form, die dritte die Amplituden dieser Ströme und die vierte die Anfangsphasenverschiebungen. Wenn Sie noch einen Zeigerpfeil in die Schaltung hinzufügen, wird die Tabelle ein Zeile mehr enthalten. So können Sie Tabellen formieren, die nur die Informationen enthalten, die Sie interessieren.
