3. Parametereingabe

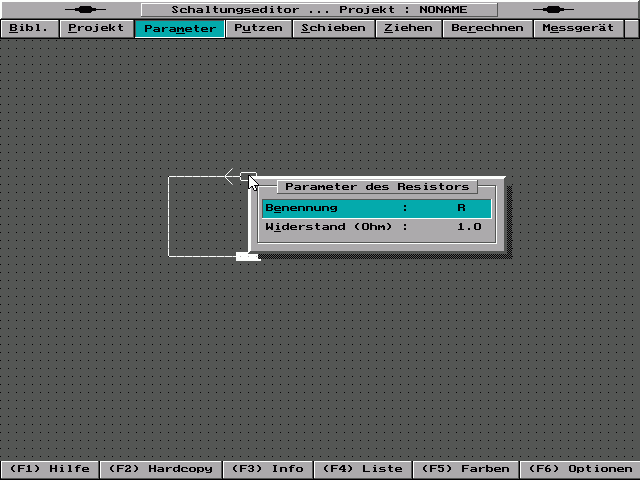

Bis jetzt besitzen in unserer Schaltung weder die Spule noch der Widerstand Parameter. Um diese zu bestimmen drücken Sie mit einem Mausklick auf die Schaltfläche "Parameter" in der oberen Menüleiste und danach auf die Mitte des Resistors! Es erscheint ein Menü mit zwei Menüpunkten und der Überschrift "Parameter des Resistors" . Im ersten Menüpunkt kann man für den Widerstand einen Namen eingeben. Im zweiten Menüpunkt kann man den Widerstandswert in Ohm bestimmen. Die Zahlenwerte können sowohl als gewöhnliche Zahlen als auch in Form von Zehnerpotenzen eingegeben werden. Z. B. kann man für den Wert 100MOhm entweder 100000000 oder 1e8 eingeben, wobei die Zahl nach dem e die Zehnerpotenz bedeutet. Für 0,001 Ohm kann entweder 0.001 oder 1e-3 eingegeben werden.
Bei der Parametereingabe ist es sehr wichtig zu beachten, dass irgendein Menüpunkt (ganz egal welcher) unbedingt gewählt werden muss, selbst wenn Sie die als Standard festgelegten Parameter behalten wollen. Nach dem Wählen eines Menüpunktes und bei Bedarf nach der Eingabe eines entsprechenden Parameters muss die linke Maustaste bzw. die Eingabetaste gedrückt werden. Nach dem alle nötigen Parameter eingegeben worden sind, führen Sie den Mauscursor außerhalb des Menüs und drücken Sie die linke Maustaste! Das Menü verschwindet und der Mauscursor nimmt die Form eines Stiftes an. Nun müssen Sie mit einem Mausklick die Stelle auf dem Bildschirm bestimmen, wo die Aufschrift mit den Parametern des Widerstandes erscheinen soll. Führen Sie die Spitze des "Stiftes" z.B. etwas über den Widerstand und drücken Sie die linke Maustaste! Das Ergebnis müsste dann etwa so aussehen: .
Auf identische Art und Weise geschieht auch die Eingabe von Parametern anderer Schaltelemente. Der einzige Unterschied besteht dann nur in den Menüpunkten, die immer an das entsprechende Schaltelement angepasst sind.
