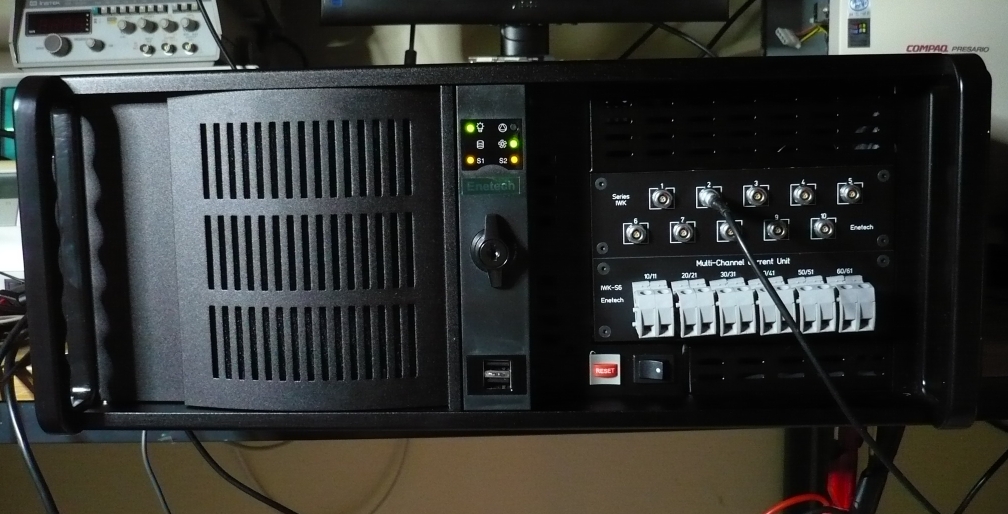

"System IWK"-16-S6

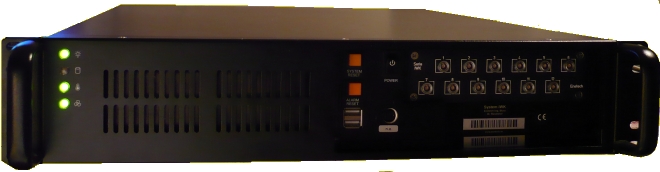

"System IWK" - Box

Robustes netzfähiges Gerät für stationären Einbau

2HE bis 4HE 19 Zoll Rack

16 oder  12 universelle Messkanäle

Synchrone Multikanal - Erfassung und Überwachung von mehreren dreiphasigen Systemen

Störschreiber und Netzanalyse in einem Gerät

EN-50160

IEC-61000-4-30 Klasse A

N-Kanal Flickermeter nach IEC 61000-4-15

Netzübergreifende Power Quality Analyse Software:

Oberschwingungen, Zwischenharmonische, Unsymmetrie, Leistungen, Transienten,  Netzimpedanzen und viel mehr ...

Das Konfigurieren der Messkanäle kann vom Betreiber der Anlage über die Software PQ-Explorer jederzeit  vorgenommen werden. Nicht nur die Anzahl der Kanäle insbesondere auch die Funktionsweise: Spannung/Strom können geändert werden. Analyse Software erkennt aktuelle Konfiguration so, dass die Darstellung der Messdaten immer dem aktuellen Stand der Hardware entspricht.

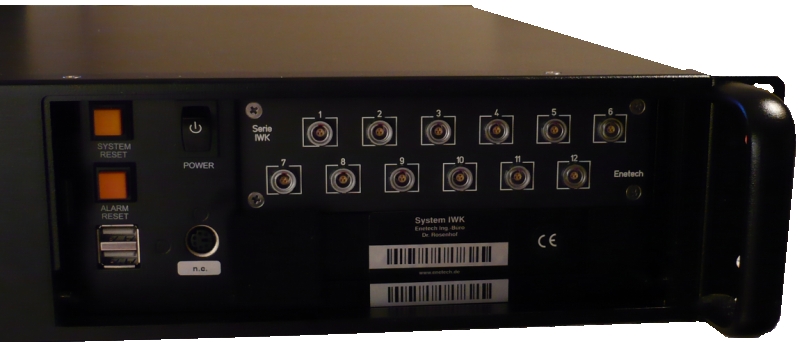

16 universelle Messkanäle in nur einem 5,25 Zoll Einschube: höchste  Flexibilität bei der Konfigurierung der Kanäle

Über PQ-Explorer können mehrere Geräte der Reihe "System IWK" parallel abgefragt werden.  Multikanal-Analyse über das Computer-Netzwerk spart Zeit und Geld durch rasante Steigerung der Produktivität bei der Fehlersuche und Optimierung  der Energieversorgung.

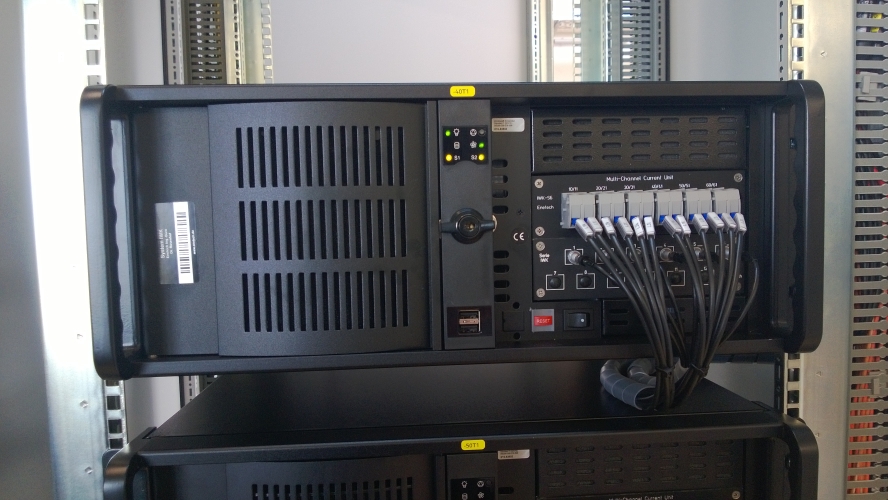

Beispiel Konfiguration der Messkanäle: System IWK-12-S6

Kanäle 1 bis 6: Spannungseingänge, über Messkabel IWK-VS3, 500V Effektivwert, CAT III 600V, Länge: 1,2 m, Ende: flexible Messleitungen mit stapelbarem Ǿ 4 mm-Lamellenstecker.
Kanäle 7 bis 12: Stromeingänge: 1A, über Durchführungsklemme, Schraubanschluss, Leiter-Querschnitt: 0,2 mm² - 6 mm², AWG 24 - 12, Anschlussrichtung des Leiters zur Steckrichtung: 0 °

Synchrone Echtzeit - Multikanal - Erfassung und Überwachung von zwei Energieversorgungsnetzen
