8. Berechnung einer Schaltung mit Spannungs- und Stromquellen, wenn die Frequenz ein vielfaches der Frequenz 50Hz ist Anmerkung. Die Schaltfläche "Frequenz" ist inaktiv, wenn in den Optionen als Wertetypen "Effektivwerte" gewählt wurde. In diesem Fall werden im "Verfolgung"-Modus die Effektivwerte der Spannungen und Ströme angezeigt.
|
zum Inhalt

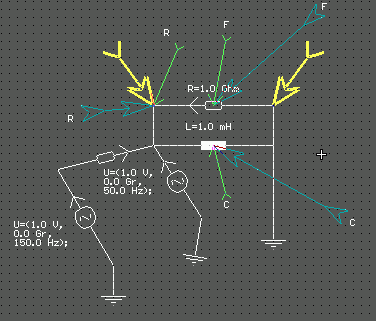

. Gehen Sie nun in den Spannungs- und Stromanalysemodus und wählen Sie die Schaltfläche "Frequenz". Das Menü, das daraufhin erscheint enthält zwei Punkte für die beiden Frequenzen, die in unserer Schaltung vorhanden
sind. Nachdem Sie einen dieser beiden Menüpunkte wählen, wird der entsprechende Frequenzwert in der unteren Leiste angezeigt. Die Zahlenwerte der Spannungen und Ströme, die man im "Verfolgung"-Modus beobachten kann, beziehen sich dann nur auf diese Frequenz.
